AB大門的上端均選用C型鋼作為防側倒導軌。
AB大門之間的距離一般大于15米。
四
、AB大門互鎖控制系統
1、控制系統組成
AB大門互鎖控制系統由兩臺雙門（或單門）開門機控制箱和一套專用控制電路及一組位置開關組成。
2
、雙門狀態顯示
互鎖控制器用LED實時顯示所控制的兩道電動大門的狀態
。
3
、開啟超時警示
當任何一道門開啟時間超過規定的限制（可設置從0—255秒）后未關閉，互鎖控制器的蜂鳴器報警提示工作人員關門。
4
、緊急雙開功能
當出現非常緊急的情況下（如遇到火災等）
，在互鎖控制器上用鑰匙切換到緊急狀態，即可實現雙門能同時打開
。
技術參數：
輸入電壓
AC220V ± 10%
靜態功耗 3W
輸入:檢測傳感器
輸出:4 路干觸點
安裝結構 / 方式:掛壁式安裝
外觀尺寸:長 115mm * 寬 72mm * 高 40mm
五
、人員通道AB門
人員通道AB門
，對專供特殊人員進出的通道的兩端實施隔離
；其結構設計及抗破壞能力完全符合GA526-2005《監室門》標準
。在工作狀態下,其最薄弱環節能夠抵抗非正常開啟的暴力行為持續時間應達到30min以上。
人員通道AB門，由兩樘門體
、電控鎖
、閉門器
、暗保護鏈
、門禁控制器、讀卡器
、傳輸線等部件組成
。
人員通道AB門，為雙扇平開結構
，常開門扇開啟后靜通過寬度為1000mm
，常閉門扇上下端各配有一把配有暗插銷；A門門體的采用全封閉鋼板平開門
，B門門扇采用柵欄結構
；門扇開向按安裝現場情況而定。
在工作狀態下
，同時只能開啟一扇門
，如需開啟另一門扇
，則必須將先前已開的門扇鎖閉
。即AB門互鎖
。
將人員通道AB門，置于非工作狀態下，按動電控裝置的同時開啟鍵
，其門內、外門扇可同時開啟形成通道
，
正常情況下
，以讀卡加密碼方式開門
，遇有故障時或其他特殊情況時
，也可用配用鑰匙開門。
六
、隔離柵欄
隔離欄用于在A門到B門之間的區域內，分隔出一條車輛通道和一條或兩條人員通道。隔離欄形成的通道，視野開闊
，利于觀察
。
隔離柵欄選用60*60*3方鋼管和φ32*2圓鋼管組焊而成的格柵或柵欄網制作
，高度一般為4.5米以上
。
七、材質及表面處理
車輛通道AB大門
、人員通道AB門、隔離柵欄三大部件可以選用普通碳鋼（Q235）
，也可選用SUS304
；選用普通碳鋼時，表面經噴砂清理后噴雙層防銹底漆
，現場安裝調試結束
，噴涂室外錘紋漆
。
◆ 技術描述

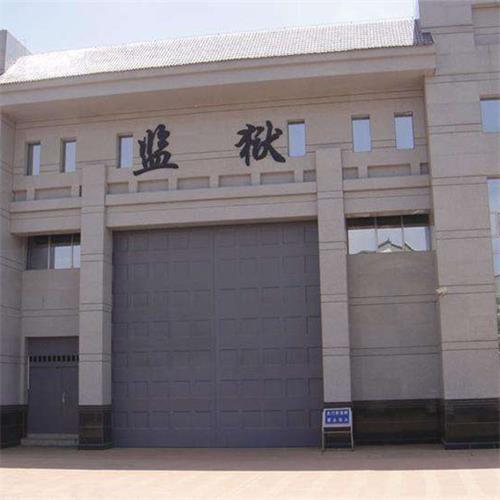

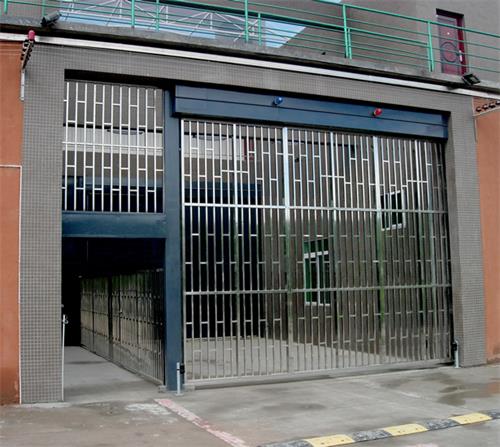

監區電動平移大門用于監獄、看守所各區間之間的隔離
。
◆ 門體結構形式
按門扇數量 | 按門扇用材 | 門扇厚度 |
單扇平開 雙扇平開 多扇折疊平開 | 柵欄門扇 鋼板全封閉門扇 柵欄/鋼板組合門扇 普碳Q235或不銹鋼SUS304或裝飾紫銅板 | 單扇門扇面積<6m2 50mm 單扇門扇面積6-10m2 60mm 單扇門扇面積>10m2 80mm |
● 門扇上可開設平開小門
，平開小門配裝電控鎖，可在門禁系統控制下以讀卡方式門
。
● 門扇上可設置可視對講門鈴
◆ 傳動及控制系統
● 選用先鋒K207型平開門機
，該開門機采用行星齒輪減速，絲杠傳動機構
，是所有開平門機中最安全
、最可靠的機型。
● 開門機最大推拉11500N
，門扇旋轉105°用時22秒
，可方便的脫開開門機離合器，以手動推拉門扇
。
● 選用先鋒K207型電控箱
，對單門扇或雙門扇進行控制，門扇內裝有插栓式電鎖
。開門機控制箱可實現遙控
、遇阻即停等功能。
● 配用區間電動大門互鎖控制系統
，可將兩扇電動大門組成具有互鎖功能的互鎖大門
技術參數：
輸入電壓
AC220V ± 10%
靜態功耗 3W
輸入:檢測傳感器
輸出:4 路干觸點
安裝結構 / 方式:掛壁式安裝
外觀尺寸:長 115mm * 寬 72mm * 高 40mm
